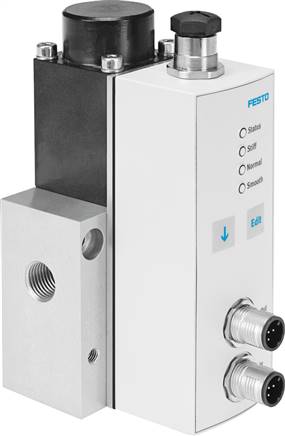

Van điều khiển VPPL-3L-3-G14-0L40H-A4 (1635983)
Van điều khiển VPPL-3L-3-G14-0L40H-A4 (1635983)
Thông số kỹ thuật van điều khiển Festo VPPL-3L-3-G14-0L40H-A4 – Festo 1635983 proportional pressur
đại lý VPPL-3L-3-G14-0L40H-A4 – đại lý 1635983
nhà phân phối VPPL-3L-3-G14-0L40H-A4 – van điều khiển tỉ lệ festo 1635983
| Đường kính ngoài mm ventilation [mm] |
2,5 |
| Đường kính ngoài mm venting [mm] |
2,5 |
| Kiểu truyền động |
Điện |
| Niêm phong |
Soft |
| Nguyên lý hoạt động |
arbitrary |
| Thiết lập |
Directly controlled piston control valve |
| Short circuit resistance |
no |
| Safety instructions |
Safety position VPPL |
| Reverse polarity protection |
for all electrical connections |
| Đặt lại cài đặt |
Mechanical spring |
| Loại điều khiển |
Direct |
| Chức năng van |
3-way proportional pressure regulator valve closed |
| Display type |
LED display |
| Áp lực vận hành [bar] | |
| Pressure regulation range [bar] |
0.4 to 40 |
| Input pressure 1 [bar] |
0 to 50 |
| Max. pressure hysteresis [bar] |
0,3 |
| b-value |
0.25 |
| C-value [l/sbar] |
0,8 |
| Tốc độ dòng dòng khí [l/min] |
300 |
| Thời gian đóng [ms] |
550 |
| Thời gian mở [ms] |
300 |
| Operating voltage range DC [V] |
21.6 to 27.6 |
| Thời gian bật nguồn |
100 % |
| Max. electrical power consumption [W] |
26,7 |
| residual ripple |
10 % |
| Signal range analogue output |
4 – 20 mA |
| Signal range analogue input |
4 – 20 mA |
| TARGET / ACTUAL value |
Current type 4 – 20 mA |
| Vận hành |
Compressed air to ISO 8573-1:2010 [7:4:4]Inert gases |
| Thông tin về phương tiện vận hành và kiểm soát |
Oiled operation not possible |
| KC-mark |
KC-EMV |
| CE certificate (see declaration of conformity) |
to EU EMC directive |
| Lớp chống ăn mòn KBK |
2 – moderate corrosion stress |
| Nhiệt độ trung bình [°C] |
5 to 50 |
| Cấp bảo vệ |
IP65 |
| Nhiệt độ môi trường xung quanh [°C] |
5 to 50 |
| Khối lượng [g] |
1.100 |
| Linearity error in ± %FS [%FS] |
1,0 |
| Temperature coefficient [%/K] |
0,04 |
| Repeatability in ± %FS [%FS] |
1,0 |
| Điện connection: diagnose interface |
Socket, M12, 5-pin A-coded |
| Điện connection IN |
plug, M12, 5 pin, A-coded |
| Điện connection: OUT |
plug, M12, 5 pin, A-coded |
| Loại buộc |
With throughway bores |
| Ren nối khí 1 |
G1/4 |
| Ren nối khí 2 |
G1/4 |
| Ren nối khí 3 |
G1/4 |
| Thông tin vật liệu |
RoHs compliant |
| Vật liệu thân |
Aluminium wrought alloy |
