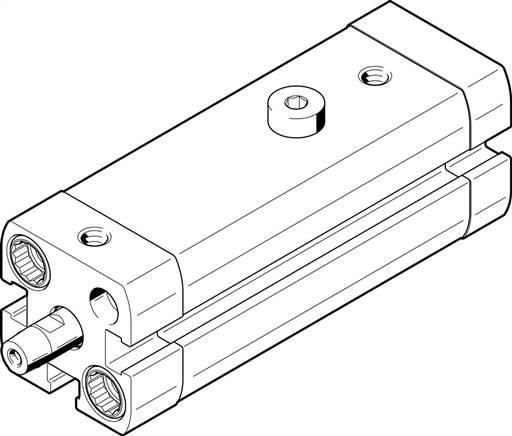

Kẹp tuyến tính CLR-16-20-L-P-A (535438)

Thông số kỹ thuật xy lanh xoay Festo CLR-16-20-L-P-A – Festo 535438 linear/swivel clamp

đại lý CLR-16-20-L-P-A – đại lý 535438

nhà phân phối CLR-16-20-L-P-A – xi lanh tuyến tính festo 535438

Total stroke [mm]	30
Piston diameter	16 mm
Piston rod thread	M4
Swivel angle	90 deg ± 4 deg
Clamping stroke [mm]	20
Dampening	P: Elastic silencer rings / plates double-sided
Nguyên lý hoạt động	arbitrary
Thiết lập	Piston piston rod cylinder tube
Position detection	For proximity switch
Swivel direction	Left
Áp lực vận hành [bar]	2 to 10
Principle of operation	double acting
Vận hành	Compressed air to ISO 8573-1:2010 [7:4:4]
Thông tin về phương tiện vận hành và kiểm soát	Oiled operation possible (required in further operations)
Lớp chống ăn mòn KBK	2 – moderate corrosion stress
Nhiệt độ môi trường xung quanh [°C]	-10 to 80
Effective clamping strength at 2 bar [N]	17
Effective clamping strength at 4 bar [N]	36
Effective clamping strength at 6 bar [N]	53
Max. tightening torque Clamping finger screw [Nm]	3,0
Theoretical clamping strength at 6 bar [N]	90
Khối lượng [g]	190
Loại buộc	With throughway bores With female thread With Accessories Selectively:
Ren nối khí	M5
Flush screw material	Steel zinc plating
Cover material	Aluminium wrought alloy Coated
Vật liệu gioăng	NBR TPE-U(PU)
Vật liệu thân	Aluminium wrought alloy Smooth anodised
Piston rod material	High-alloyed stainless steels
Cylinder tube material	Aluminium wrought alloy Smooth anodised
