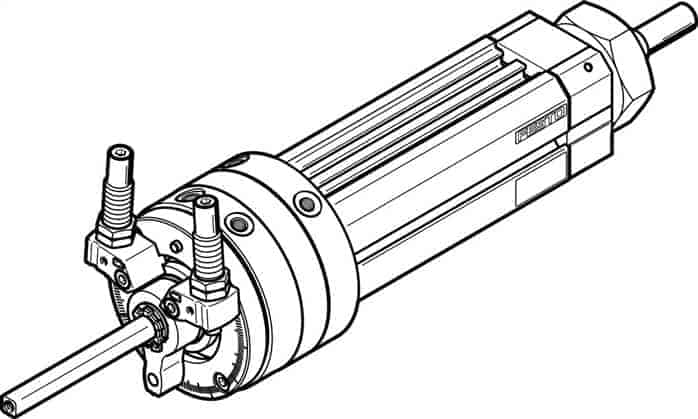

Xi lanh DSL-20-25-270-CC-A-S20-B (556430)

Thông số kỹ thuật xi lanh festo DSL-20-25-270-CC-A-S20-B – Festo 556430 swivel/linear unit

đại lý DSL-20-25-270-CC-A-S20-B – đại lý 556430

nhà phân phối DSL-20-25-270-CC-A-S20-B – xi lanh festo 556430

Settings range swivel angle [deg]	0 to 246
Hành trình [mm]	25
Đường kính	20 mm
Góc xoay [deg]	0 to 246
Giảm chấn	CC: Shock absorber, double-sided P: Elastic silencer rings / plates double-sided
Vị trí lắp đặt	arbitrary
Fine adjustment [deg]	-3
Nguyên lý hoạt động	double acting
Thiết lập	Rotary vane
Cảm biến	For proximity switch
Biến thể	Continuously hollow piston rod
Anti-twist lock / guide	Slide guided
Áp lực vận hành [bar]	2.5 to 8
Max. impact speed [m/s]	0,5
Max. swivel frequency at 6 bar [Hz]	1,0
Góc xoay play [deg]	2,00
Repeatability [deg]	0,1
Phương tiện vận hành	Compressed air to ISO 8573-1:2010 [7:4:4]
Thông tin về phương tiện điều hành và kiểm soát	Oiled operation possible (required in further operations)
Lớp chống ăn mòn KBK	1 – low corrosion stress
Nhiệt độ [°C]	-10 to 60
Dynamic load torque [Nm]	0,20
Theoretical force at 6 bar, Return flow [N]	120,5
Theoretical force at 6 bar, flow [N]	159,0
Theoretical torque at 6 bar [Nm]	2,50
Permitted mass moment of inertia [kg/m²]	0,0012
Weight supplement per 10 mm stroke [g]	52
Base weight at 0 mm stroke [g]	1.130
Trọng lượng sản phẩm [g]	1.130
Loại buộc	clamped in t-slot With Male thread Selectively:
Kết nối khí nén	M5
Vật liệu bên ngoài	Aluminium wrought alloy anodized
Vật liệu seal	TPE-U(PU)
Vật liệu thân	Aluminium wrought alloy Smooth anodised
Vật liệu thanh pít-tông	Quenched and tempered steel
Giảm chấn angle [deg]	12
