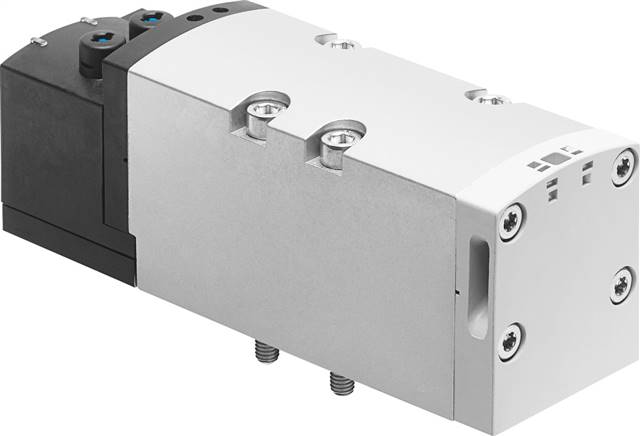

Van điện VSVA-B-P53U-ZD-D2-1T1L (560822)
Van điện VSVA-B-P53U-ZD-D2-1T1L (560822)
Thông số kỹ thuật van điện từ Festo VSVA-B-P53U-ZD-D2-1T1L – Festo 560822 solenoid valve
đại lý VSVA-B-P53U-ZD-D2-1T1L – đại lý 560822
nhà phân phối VSVA-B-P53U-ZD-D2-1T1L – van điện từ festo 560822
| Chức năng van |
5/3 ventilated |
| Kiểu truyền động |
Điện |
| Đường kính mm |
52 |
| Tốc độ dòng dòng khí [l/min] |
2.800 |
| Áp lực vận hành [bar] |
-0.9 to 10 |
| Thiết lập |
Piston pusher |
| Cấp phép bởi |
C-tick |
| Cấp bảo vệ |
IP65 |
| Chức năng xả |
drosselbar |
| Niêm phong |
Soft |
| Nguyên lý hoạt động |
arbitrary |
| Thao tác bằng tay |
Ratcheting |
| Loại điều khiển |
pilot operated |
| Kiểm soát cung cấp không khí |
external |
| Dòng chảy |
arbitrary |
| Signal condition display |
LED |
| Kiểm soát áp suất [bar] |
3 to 10 |
| Flow valve [l/min] |
3.600 |
| Flow valve single connection plate [l/min] |
3.200 |
| Flow valve pneumatically linked [l/min] |
2.800 |
| Thời gian đóng [ms] |
60 |
| Thời gian mở [ms] |
23 |
| Thời gian bật nguồn |
100 % |
| Max. positive test impulse at 0 signal [µs] |
1.000 |
| Max. negative test impulse for 1 signal [µs] |
3.500 |
| Điện áp cuộn hút |
24 V DC: 4,6 W |
| Surge voltage strength [kV] |
2,5 |
| Degree of contamination |
3 |
| Dao động điện áp cho phép |
± 10 % |
| Vận hành |
Compressed air to ISO 8573-1:2010 [7:4:4] |
| Thông tin về phương tiện vận hành và kiểm soát |
Oiled operation possible (required in further operations) |
| Cường độ dao động |
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6 |
| Chống sốc |
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27 |
| Lớp chống ăn mòn KBK |
0 – No corrosion stressing |
| Relative humidity |
0 – 90 % |
| Nhiệt độ môi trường xung quanh [°C] |
-5 to 50 |
| Khối lượng [g] |
780 |
| Điện connection |
Plug-in |
| Loại buộc |
on connection plate |
| Support air control connection 12/14 |
Connection plate Size 2 to ISO 5599-2 |
| Kết nối kiểm soát khí thải 82/84 |
Selectively: |
| Ren nối khí 1 |
Connection plate Size 2 to ISO 5599-2 |
| Ren nối khí 2 |
Connection plate Size 2 to ISO 5599-2 |
| Ren nối khí 3 |
Connection plate Size 2 to ISO 5599-2 |
| Ren nối khí 4 |
Connection plate Size 2 to ISO 5599-2 |
| Ren nối khí 5 |
Connection plate Size 2 to ISO 5599-2 |
| Thông tin vật liệu |
RoHs compliant |
| Vật liệu gioăng |
FKM |
| Vật liệu thân |
PA |
| Screws material |
Zinc-plated steel |
| Thời gian thay đổi um [ms] |
30 |
| Nominal tightening current per solenoid |
165 mA to 30 ms |
| KC-mark |
KC-EMV |
| CE certificate (see declaration of conformity) |
to EU EMC directive |
| Nhiệt độ trung bình [°C] |
-5 to 50 |
| Kích thước cao độ [mm] |
59 |
| Complies to standard |
ISO 5599-2 |
| Nominal current for current reduction |
35 mA after 30 ms |
