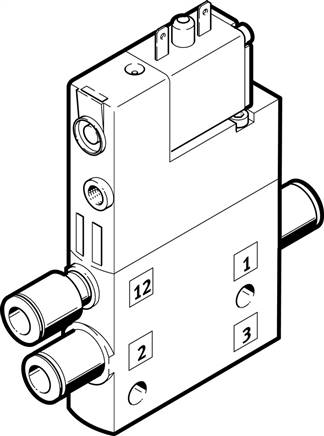

Van điện CPE14-M1BH-3GLS-QS-6 (196889)
Van điện CPE14-M1BH-3GLS-QS-6 (196889)
Thông số kỹ thuật van điện từ Festo CPE14-M1BH-3GLS-QS-6 – Festo 196889
đại lý CPE14-M1BH-3GLS-QS-6 – đại lý 196889
nhà phân phối CPE14-M1BH-3GLS-QS-6 – van điện từ festo 196889
| Chức năng van |
3/2 closed monostable |
| Kiểu truyền động |
Điện |
| Đường kính mm |
14 |
| Tốc độ dòng dòng khí [l/min] |
510 |
| Áp lực vận hành [bar] |
-0.9 to 10 |
| Thiết lập |
Piston pusher |
| Đặt lại cài đặt |
Lò xo khí nén |
| Cấp phép bởi |
c UL us – Recognized (OL) |
| Maritime classification |
see Certificate |
| Cấp bảo vệ |
IP65 |
| Đường kính ngoài mm [mm] |
6 |
| Niêm phong |
Soft |
| Nguyên lý hoạt động |
arbitrary |
| Thao tác bằng tay |
With Accessories ratcheting |
| Loại điều khiển |
pilot operated |
| Kiểm soát cung cấp không khí |
external |
| Dòng chảy |
Not reversible |
| Valve space – labelling |
Sign carrier |
| Overlap |
positive Overlap |
| Thời gian đóng [ms] |
27 |
| Thời gian mở [ms] |
16 |
| Thời gian bật nguồn |
100 % mit Haltestromabsenkung |
| Max. positive test impulse at 0 signal [µs] |
1.200 |
| Max. negative test impulse for 1 signal [µs] |
900 |
| Điện áp cuộn hút |
24 V DC: 1,28 W |
| Dao động điện áp cho phép |
-15 % / +10 % |
| Vận hành |
Compressed air to ISO 8573-1:2010 [7:4:4] |
| Thông tin về phương tiện vận hành và kiểm soát |
Oiled operation possible (required in further operations) |
| Cường độ dao động |
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6 |
| Chống sốc |
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27 |
| Lớp chống ăn mòn KBK |
2 – moderate corrosion stress |
| Nhiệt độ trung bình [°C] |
-5 to 50 |
| Nhiệt độ môi trường xung quanh [°C] |
-5 to 50 |
| Điện connection |
2 pin |
| Loại buộc |
With throughway bores |
| Kết nối kiểm soát khí thải 82 |
M3 |
| Control air 12 connection |
M3 |
| Ren nối khí 1 |
QS-6 |
| Ren nối khí 2 |
QS-6 |
| Ren nối khí 3 |
G1/8 |
| Thông tin vật liệu |
RoHs compliant |
| Vật liệu gioăng |
NBR |
| Vật liệu thân |
Aluminium die casting |
| Kiểm soát áp suất [bar] |
2.5 to 8 |
| control medium |
Compressed air to ISO 8573-1:2010 [7:4:4] |
