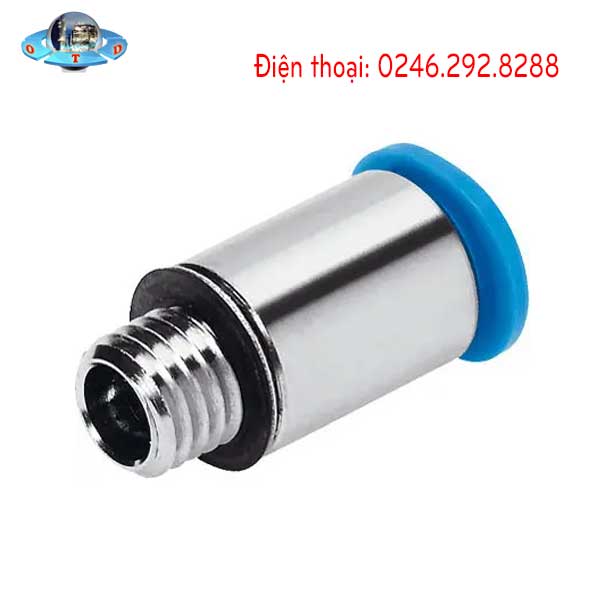

Đầu nối QSM-M3-2-I

Connection D1	Nominal size [mm]	Tubing O.D. D2	D5 Æ	L1	L2	L3	L4	ß	Weight/ piece [g]	Part No. Type	PU1)
Metric thread with sealing ring
M3	1,1	2	5	12,1	2,5	–	8,4	1,3	0,8	133026 Đầu nối QSM-M3-2-I 10
	1,6	3	8	15,7	2,5	–	11,5	1,5	2,3	153312 Đầu nối QSM-M3-3-I 10
	1,5	4	8	15,7	2,5	–	11,5	1,5	2,2	q153314 Đầu nối QSM-M3-4-I 10
M5	1,9	3	8	16,2	3	–	11,5	2	3,2	153313 Đầu nối QSM-M5-3-I 10
	2,5	4	8	16,2	3	–	11,5	2,5	3	q153315 Đầu nối QSM-M5-4-I 10
	2,6	6	9,8	17,8	3	–	12	2,5	4,4	q153317 Đầu nối QSM-M5-6-I 10
M7	3,1	4	9,8	18,9	5,5	–	11,5	3	6	q153319 Đầu nối QSM-M7-4-I 10
										133006 Đầu nối QSM-M7-4-I-100 100
	4,1	6	9,8	20,9	5,5	–	12	4	6,4	q153321 Đầu nối QSM-M7-6-I 10

R thread
Rx	3,1	4	10	16,4	8	12,4	11,5	3	6,2	q153316 Đầu nối QSM-x-4-I 10
	4,1	6	10	18,2	8	14,2	12,5	4	5,6	q153318 Đầu nối QSM-x-6-I 10

G thread with sealing ring
Gx	3,1	4	13	16,4	5,1	–	–	3	8,9	q186266 Đầu nối QSM-Gx-4-I 10
	4,1	6	13	18,4	5,1	–	–	4	9,5	q186267 Đầu nối QSM-Gx-6-I 10
