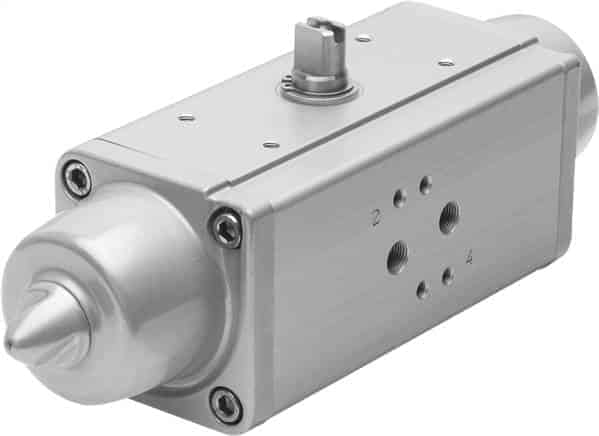

Bộ truyền động quay DAPS-0053-090-RS4-F0507 (533438)

Thông số kỹ thuật xi lanh quay festo DAPS-0053-090-RS4-F0507 – Festo 533438 semi-rotary drive

đại lý DAPS-0053-090-RS4-F0507 – đại lý 533438

nhà phân phối DAPS-0053-090-RS4-F0507 – xi lanh festo 533438

Kích thước ổ định vị	0053
Màn hình mặt bích	F05 F07
Góc xoay [deg]	90
Vị trí kết thúc phạm vi có thể điều chỉnh ở 0° [deg]	-1 to 9
Độ sâu kết nối trục [mm]	19,3
Kết nối tiêu chuẩn để phù hợp	ISO 5211
Giảm chấn	No dampening
Vị trí lắp đặt	arbitrary
Nguyên lý hoạt động	single action
Thiết lập	Joch kinematics
Cảm biến	without
Hướng đóng cửa	Right closing
Kết nối van tương ứng với tiêu chuẩn	VDI/VDE 3845 (NAMUR)
Mức toàn vẹn an toàn (SIL)	Product can be used in SRP/CS up to SIL 2 Low Demand Product can be used in SRP/CS up to SIL 2 High Demand
Áp lực vận hành [bar]	5.6 to 8.4
Áp suất vận hành danh nghĩa [bar]	5,6
Giấy chứng nhận CE (see declaration of conformity)	to EU EX protection directive (ATEX)
Loại khí ATEX	II 2G
Loại bụi ATEX	II 2D
Bảo vệ đánh lửa loại khí cũ	Ex h IIC T6…T3 Gb X
Bảo vệ đánh lửa cũ loại bụi	Ex h IIIC T85°C…T200°C Db X
Ex Nhiệt độ	-20°C
Phương tiện vận hành	Compressed air to ISO 8573-1:2010 [7:4:4]
Thông tin về phương tiện điều hành và kiểm soát	Oiled operation possible (required in further operations)
Lớp chống ăn mòn KBK	3 – severe corrosion stress
Nhiệt độ [°C]	-20 to 80
Mô-men xoắn quay cho áp suất vận hành danh nghĩa và góc xoay [Nm]	53,0
Rotary torque for nominal operating pressure and 50° pivot angle [Nm]	26,0
Mô-men xoắn quay cho áp suất vận hành danh nghĩa và góc xoay 90° [Nm]	35,0
Thông tin về mô-men xoắn	The operating torque of the actuator may not be higher than the maximum permitted torque listed in ISO 5211, related to the size of the fastening flange and the coupling.
Tiêu thụ không khí 6 bar mỗi chu kỳ 0°-90°-0° [LTR]	2,10
Trọng lượng sản phẩm [g]	3.000
Kết nối trục	T17
Kết nối khí nén	G1/8
Thông tin vật liệu	RoHs compliant
Vật liệu bên ngoài	Aluminium wrought alloy
Vật liệu seal	FKM NBR PUR
Vật liệu thân	Aluminium wrought alloy
Vật liệu trục vít	High-alloyed steel
Vật liệu trục	High-alloyed steel
Material number shaft	1.4305
Vị trí kết thúc phạm vi có thể điều chỉnh ở 90° [deg]	81 to 91
Information about the adjustment range of the end positions	Selectively one end position is adjustable
Connection pressure for spring strength [bar]	5,6
Mô-men xoắn lực lò xo ở góc xoay 0° [Nm]	35,0
Mô-men xoắn lực lò xo ở góc xoay 50° [Nm]	26,0
Lực xoắn lò xo ở 90° [Nm]	53,0
Spring strength	4

Bộ truyền động quay DAPS-0053-090-RS4-F0507 (533438)

Bộ truyền động quay DAPS-0053-090-RS4-F0507 (533438)
