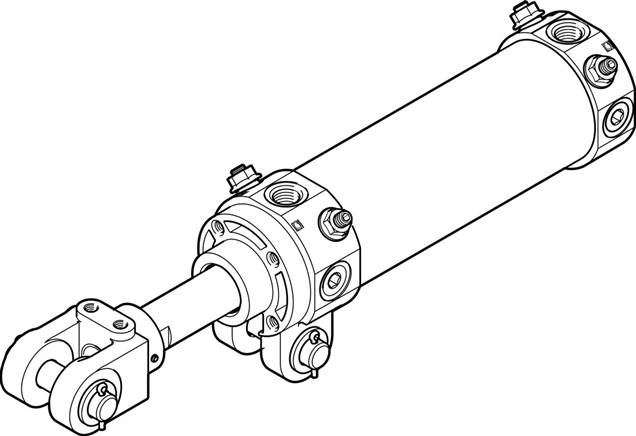

Xi lanh DWA-63-50-Y (549563)

Thông số kỹ thuật xi lanh festo DWA-63-50-Y – Festo 549563 hinge cylinder

đại lý DWA-63-50-Y – đại lý 549563

nhà phân phối DWA-63-50-Y – xi lanh festo 549563

Hành trình [mm]	50
Đường kính	63 mm
Ren	M16x1,5
Abstand Gabelkopf zur Schwenkbefestigung [mm]	16,0
Giảm chấn	PPV: Pneumatic dampening both sides adjustable
Vị trí lắp đặt	arbitrary
Thiết lập	Kolben Zylinderrohr Kolbenstange mit Gabelkopf Schwenkbefestigung am Lagerdeckel
Geschwindigkeitsregelung	integrierte Drosseln beidseitig
Cảm biến	without
Đầu thanh piston	Außengewinde mit Gabelkopf
Áp lực vận hành [bar]	1 to 10
Nguyên lý hoạt động	double acting
Phương tiện vận hành	Compressed air to ISO 8573-1:2010 [7:4:4]
Thông tin về phương tiện điều hành và kiểm soát	Oiled operation possible (required in further operations)
Lớp chống ăn mòn KBK	0 – No corrosion stressing
Nhiệt độ [°C]	-10 to 60
Lực tác động ở các vị trí cuối [J]	1,3
Giảm chấn length [mm]	20
Theoretical force at 6 bar, Return flow [N]	1.682
Theoretical force at 6 bar, flow [N]	1.870
Moving mass at 0 mm stroke [g]	741
Weight supplement per 10 mm stroke [g]	42
Base weight at 0 mm stroke [g]	1.600
Supplement moved mass per 10 mm stroke [g]	25
Alternative connections	See product drawing
Loại buộc	mit Zubehör mit Schwenkbefestigung am Lagerdeckel
Kết nối khí nén	Rc1/4
Werkstoff Gabelkopf	Vergütungsstahl Stahlguss
Thông tin vật liệu	RoHs compliant
Wiper material	Bronze
Vật liệu bên ngoài	Aluminium die casting anodized
Vật liệu seal	NBR
Vật liệu thanh pít-tông	Quenched and tempered steel hard chromium plated
Vật liệu ống xi lanh	Aluminium wrought alloy anodized
