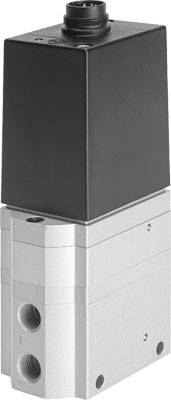

Van điều khiển MPPE-3-1/8-2,5-420-B (164316)
Van điều khiển MPPE-3-1/8-2,5-420-B (164316)
Thông số kỹ thuật van điều khiển Festo MPPE-3-1/8-2,5-420-B – Festo 164316 proportional pressure
đại lý MPPE-3-1/8-2,5-420-B – đại lý 164316
nhà phân phối MPPE-3-1/8-2,5-420-B – van điều khiển tỉ lệ festo 164316
| Đường kính ngoài mm ventilation [mm] |
5 |
| Đường kính ngoài mm venting [mm] |
5 |
| Kiểu truyền động |
Điện |
| Niêm phong |
Soft |
| Nguyên lý hoạt động |
arbitrary |
| Thiết lập |
Pre-controlled piston control valve |
| Short circuit resistance |
for all electrical connections |
| Safety instructions |
Sicherheitsstellung MPPE-B: Bei Versorgungsleitungsbruch bleibt der Ausgangsdruck ungeregelt erhalten. |
| Reverse polarity protection |
for all electrical connections |
| Chức năng van |
3-way proportional pressure regulator valve closed |
| Áp lực vận hành [bar] | |
| Pressure regulation range [bar] |
0 to 2.5 |
| Input pressure 1 [bar] |
3,5 bis 4,5 |
| Max. pressure hysteresis [bar] |
0,04 |
| Thời gian đóng [ms] |
250 |
| Thời gian mở [ms] |
140 |
| Operating voltage range DC [V] |
18 to 30 |
| Reference voltage [V] |
10 |
| residual ripple |
10 % |
| TARGET / ACTUAL value |
Current type 4 – 20 mA |
| Vận hành |
Compressed air to ISO 8573-1:2010 [7:4:4]Inert gases |
| Thông tin về phương tiện vận hành và kiểm soát |
Oiled operation possible (required in further operations) |
| Cấp phép bởi |
RCM mark |
| KC-mark |
KC-EMV |
| CE certificate (see declaration of conformity) |
to EU EMC directive |
| Lớp chống ăn mòn KBK |
2 – moderate corrosion stress |
| Nhiệt độ trung bình [°C] |
0 to 60 |
| Cấp bảo vệ |
IP65 |
| Nhiệt độ môi trường xung quanh [°C] |
0 to 50 |
| Khối lượng [g] |
710 |
| Điện connection |
M16x0,75 |
| Loại buộc |
With throughway bores |
| Ren nối khí 1 |
G1/8 |
| Ren nối khí 2 |
G1/8 |
| Ren nối khí 3 |
G1/8 |
| Thông tin vật liệu |
RoHs compliant |
| Vật liệu thân |
Aluminium wrought alloy |
| Diaphragm material |
NBR |
