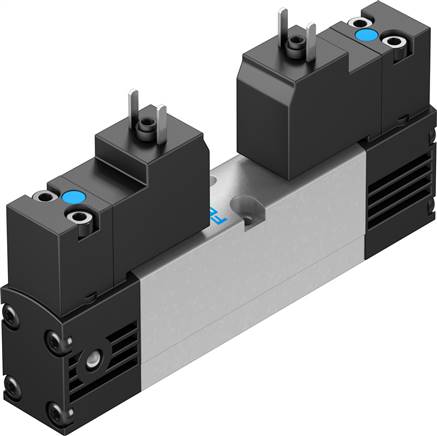

Van điện VSVA-B-T32C-AZH-A2-1AC1 (547109)
Van điện VSVA-B-T32C-AZH-A2-1AC1 (547109)
Thông số kỹ thuật van điện từ Festo VSVA-B-T32C-AZH-A2-1AC1 – Festo 547109 solenoid valve
đại lý VSVA-B-T32C-AZH-A2-1AC1 – đại lý 547109
nhà phân phối VSVA-B-T32C-AZH-A2-1AC1 – van điện từ festo 547109
| Chức năng van |
2×3/2 closed monostable |
| Kiểu truyền động |
Điện |
| Kích thước van [mm] |
18 |
| Tốc độ dòng dòng khí [l/min] |
400 |
| Áp lực vận hành [bar] |
2 to 10 |
| Thiết lập |
Piston pusher |
| Đặt lại cài đặt |
Lò xo khí nén |
| Cấp bảo vệ |
IP65 |
| Đường kính ngoài mm [mm] |
5 |
| Chức năng xả |
Can be throttled |
| Niêm phong |
Soft |
| Nguyên lý hoạt động |
arbitrary |
| Complies to standard |
ISO 15407-1 |
| Thao tác bằng tay |
tentative |
| Loại điều khiển |
pilot operated |
| Kiểm soát cung cấp không khí |
external |
| Dòng chảy |
Not reversible |
| Overlap |
positive Overlap |
| Signal condition display |
LED |
| Flow valve [l/min] |
600 |
| Flow valve single connection plate [l/min] |
450 |
| Flow valve pneumatically linked [l/min] |
400 |
| Thời gian đóng [ms] |
21 |
| Thời gian mở [ms] |
13 |
| Thời gian bật nguồn |
100 % |
| Điện áp cuộn hút |
24 V AC: 50/60 Hz, pull-in power 3.1 VA, holding power 2.3 VA |
| Dao động điện áp cho phép |
-15 % / +10 % |
| Vận hành |
Compressed air to ISO 8573-1:2010 [7:4:4] |
| Thông tin về phương tiện vận hành và kiểm soát |
Oiled operation possible (required in further operations) |
| Cường độ dao động |
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6 |
| Chống sốc |
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27 |
| Lớp chống ăn mòn KBK |
0 – No corrosion stressing |
| Nhiệt độ trung bình [°C] |
-5 to 50 |
| Relative humidity |
0 – 90 % |
| Sound level [dB(A)] |
85 |
| control medium |
Compressed air to ISO 8573-1:2010 [7:4:4] |
| Nhiệt độ môi trường xung quanh [°C] |
-5 to 50 |
| Max. tightening torque Valve fastening [Nm] |
1 |
| Khối lượng [g] |
174 |
| Điện connection |
Wiring diagram Form C acc. to EN 175301-803 |
| Loại buộc |
on connection plate |
| Support air control connection 12 |
Connection plate Size 18 mm to ISO 15407-1 |
| Support air control connection 14 |
Connection plate Size 18 mm to ISO 15407-1 |
| Kết nối kiểm soát khí thải 82/84 |
Recorded |
| Ren nối khí 1 |
Connection plate Size 18 mm to ISO 15407-1 |
| Ren nối khí 2 |
Connection plate Size 18 mm to ISO 15407-1 |
| Ren nối khí 3 |
Connection plate Size 18 mm to ISO 15407-1 |
| Ren nối khí 4 |
Connection plate Size 18 mm to ISO 15407-1 |
| Ren nối khí 5 |
Connection plate Size 18 mm to ISO 15407-1 |
| Pre-control interface |
acc. to ISO 15218 |
| Thông tin vật liệu |
RoHs compliant |
| Vật liệu gioăng |
HNBR |
| Vật liệu thân |
Aluminium die casting |
| Screws material |
Steel |
| Kiểm soát áp suất [bar] |
3 to 10 |
