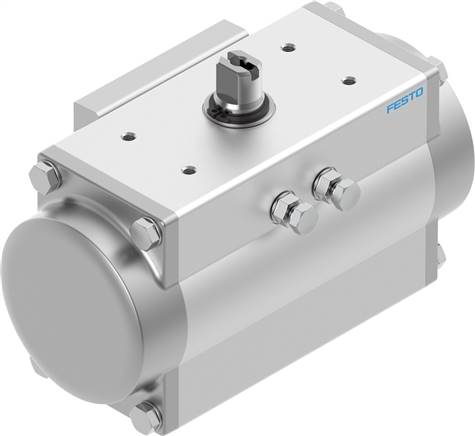

DFPD-40-RP-90-RS30-F0507 (8047623)

DFPD-40-RP-90-RS30-F0507 – Festo 8047623 semi-rotary drive

DFPD-40-RP-90-RS30-F0507 – đại lý 8047623

DFPD-40-RP-90-RS30-F0507 – xi lanh festo 8047623

Kích thước ổ định vị	40
Màn hình mặt bích	F0507
Góc xoay [deg]	90
Vị trí kết thúc phạm vi có thể điều chỉnh ở 0° [deg]	-5 to 5
Vị trí kết thúc phạm vi có thể điều chỉnh ở 90° [deg]	-5 to 5
Độ sâu kết nối trục [mm]	16
Kết nối tiêu chuẩn để phù hợp	ISO 5211
Vị trí lắp đặt	arbitrary
Nguyên lý hoạt động	single action
Thiết lập	Toothed rack/pinion
Hướng đóng cửa	Right closing
Kết nối van tương ứng với tiêu chuẩn	VDI/VDE 3845 (NAMUR)
Kết nối cho bộ điều khiển vị trí và tín hiệu phản hồi vị trí tuân theo tiêu chuẩn	VDI/VDE 3845 Size AA 1
Mức toàn vẹn an toàn (SIL)	Produkt kann eingesetzt werden in SRP/CS bis SIL 2 High Demand
Áp lực vận hành [bar]	2 to 8
Áp suất vận hành danh nghĩa [bar]	3,0
Giấy chứng nhận CE (see declaration of conformity)	to EU EX protection directive (ATEX)
Chứng nhận điểm	TÜV Rhineland
Loại khí ATEX	II 2G
Loại bụi ATEX	II 2D
Bảo vệ đánh lửa loại khí cũ	Ex h IIC T4 Gb X
Bảo vệ đánh lửa cũ loại bụi	Ex h IIIC T105°C Db X
Ex Nhiệt độ	-20°C
Phương tiện vận hành	Compressed air to ISO 8573-1:2010 [7:4:4]
Thông tin về phương tiện điều hành và kiểm soát	Oiled operation possible (required in further operations) Pressure dew point 10°C under ambient and medium temperature
Nhiệt độ vòng bi [°C]	-20 to 60
Nhiệt độ [°C]	-20 to 80
Mô-men xoắn quay cho áp suất vận hành danh nghĩa và góc xoay [Nm]	14,0
Mô-men xoắn quay cho áp suất vận hành danh nghĩa và góc xoay 90° [Nm]	7,3
Thông tin về mô-men xoắn	The operating torque of the actuator may not be higher than the maximum permitted torque listed in ISO 5211, related to the size of the fastening flange and the coupling.
Tiêu thụ không khí 6 bar mỗi chu kỳ 0°-90°-0° [LTR]	1,5
Trọng lượng sản phẩm [g]	2.087
Kết nối trục	T14
Kết nối khí nén	G1/8
Thông tin vật liệu	RoHs compliant
Vật liệu tấm kết nối	Aluminium wrought alloy, anodised
Vật liệu bên ngoài	Alu-Druckguss, beschichtet
Vật liệu seal	NBR
Vật liệu thân	Aluminium wrought alloy, anodised
Vật liệu pít-tông	Aluminium die casting
Vật liệu chịu lực	POM
Vật liệu lug	Cast stainless steel
Vật liệu trục vít	High-alloyed stainless steels
Vật liệu trục	Nickel-plated steel
Mô-men xoắn lực lò xo ở góc xoay 0° [Nm]	6,9
Lực xoắn lò xo ở 90° [Nm]	13,6
Vật liệu lò xo	spring steel
