CPVSC1-M1HT-M-T-Q3 (548043)
CPVSC1-M1HT-M-T-Q3 (548043)

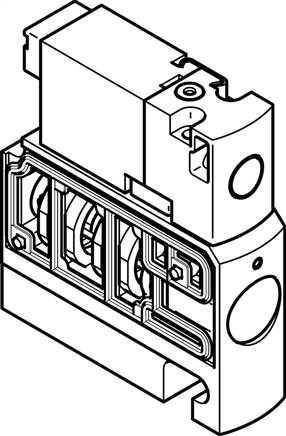

CPVSC1-M1HT-M-T-Q3 – Festo 548043 solenoid valve
CPVSC1-M1HT-M-T-Q3 – đại lý 548043
CPVSC1-M1HT-M-T-Q3 – van điện festo 548043
| Chức năng van |
5/2 monostable |
| Kiểu truyền động |
Điện |
| Kích thước van [mm] |
10 |
| Tốc độ dòng dòng khí [l/min] |
170 |
| Áp lực vận hành [bar] |
-0.9 to 7 |
| Thiết lập |
Piston pusher |
| Đặt lại cài đặt |
Lò xo khí nén |
| Cấp bảo vệ |
IP40 |
| Chức năng xả |
Cannot be throttled |
| Niêm phong |
Soft |
| Nguyên lý hoạt động |
arbitrary |
| Thao tác bằng tay |
tentative |
| Loại điều khiển |
pilot operated |
| Kiểm soát cung cấp không khí |
external |
| Dòng chảy |
Not reversible |
| Overlap |
positive Overlap |
| Kiểm soát áp suất [bar] |
3 to 7 |
| Thời gian đóng [ms] |
10 |
| Thời gian mở [ms] |
10 |
| Max. positive test impulse at 0 signal [µs] |
500 |
| Max. negative test impulse for 1 signal [µs] |
400 |
| Điện áp cuộn hút |
24 V DC: 1 W |
| Vận hành |
Compressed air to ISO 8573-1:2010 [7:4:4] |
| Thông tin về phương tiện vận hành và kiểm soát |
Oiled operation possible (required in further operations) |
| Cường độ dao động |
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6 |
| Chống sốc |
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27 |
| Lớp chống ăn mòn KBK |
1 – low corrosion stress |
| Nhiệt độ môi trường xung quanh [°C] |
-5 to 50 |
| Khối lượng [g] |
30,5 |
| Điện connection |
2 pin |
| Loại buộc |
With throughway bores |
| Kết nối kiểm soát khí thải 82/84 |
Hunt group |
| Ren nối khí 1 |
Hunt group |
| Ren nối khí 2 |
QS-3 |
| Ren nối khí 3/5 combined |
Hunt group |
| Ren nối khí 4 |
QS-3 |
| Thông tin vật liệu |
RoHs compliant |
| Vật liệu gioăng |
NBR |
| Vật liệu thân |
Aluminium die casting |
| Nhiệt độ trung bình [°C] |
-5 to 50 |
| Cấp phép bởi |
c UL us – Recognized (OL) |
